파워 SMPS 내부 품질과 부하 시험 — 채널 4곳 결론 대조

파워 서플라이는 고장 나기 전까지 아무도 들여다보지 않는 부품입니다. 그런데 막상 문제가 생기면 판단해야 할 것이 두 갈래로 갈립니다. 하나는 “이미 죽은 물건을 어디부터 뜯어봐야 하는가”이고, 다른 하나는 “멀쩡히 돌아가는 물건이 정말 잘 만들어졌는가”입니다. 앞쪽은 퓨즈와 트랜지스터 같은 부품 단위의 이야기이고, 뒤쪽은 부하를 걸었을 때 출력이 어떻게 흔들리는가의 이야기입니다. 두 이야기는 같은 상자 안에서 벌어지지만, 확인하는 방법도 판단 기준도 전혀 다릅니다.

이 글은 하드웨어를 다루는 유튜브 채널 네 곳의 결론을 모아 대조한 것입니다. 죽은 파워를 뜯는 쪽과 살아 있는 파워를 시험하는 쪽은 서로 다른 것을 보고 있으며, 어느 한쪽만으로는 “이 파워가 좋은가”에 답할 수 없습니다. 수리 절차를 다룬 채널, 부하 응답 파형 판독을 다룬 채널, 완성품 파워를 분해하고 계측한 채널의 발언을 나란히 놓고, 겹치는 지점과 갈라지는 지점을 정리했습니다.

결론부터

• 죽은 파워의 진단은 퓨즈에서 시작한다. 한 채널은 죽은 파워 서플라이에서 가장 먼저 확인할 것은 퓨즈라고 원칙으로 못박았습니다. 그다음이 입력단 부품, 정류기, 스위칭 트랜지스터 순으로 안쪽을 향합니다.
• 살아 있는 파워의 품질은 부하를 흔들어서 본다. 부하를 올렸을 때 출력의 흔들림이 더 커지지 않으면 좋은 신호이고, 점점 증폭되면 나쁜 징후라는 판단이 나왔습니다.
• 느린 응답과 불안정한 응답은 다른 문제다. 대역폭보다 빠른 부하 변화가 들어오면 응답이 조금 느려질 뿐 불안정해지지는 않는다는 설명이 있었습니다. 느린 것은 설계 선택이고, 발진은 결함입니다.
• 스펙 통과가 곧 좋은 물건은 아니다. 한 채널은 측정 정확도가 스펙을 여유롭게 통과한 것을 두고 스펙 자체가 빡빡하지 않기 때문이라고 해석했습니다.
• 내부에서 눈에 걸리는 것은 대체로 커패시터다. 부풀어 오르는 고장 형태로 육안 판별이 가능하다는 언급도, 완성품 내부에서 유일하게 바꾸고 싶은 부품으로 지목된 것도 커패시터였습니다.

채널	결론	조건·단서	이해관계
Mr Electron 0:24 → 0:56 →	죽은 파워 서플라이에서 가장 먼저 확인할 것은 퓨즈다. 직렬로 연결한 100W 백열등이 아주 밝게 켜지면 회로에 심각한 결함이 있어 기동 전류를 과도하게 끌어쓰고 있다는 뜻이다.	고장난 SMPS 진단 순서에 대한 발표자의 원칙 퓨즈 양단에 점퍼로 100W 전구를 물려 전원을 넣은 상태	무관
Kiss Analog 2:16 → 2:44 →	스위칭 주파수의 1/5 정도로 제어 대역폭을 제한하는 것이 통상적인 관례다. 대역폭보다 빠른 스텝 부하가 들어오면 응답이 조금 느려질 뿐, 불안정해지지는 않는다 — 그게 이 설계의 트레이드오프다.	100kHz 스위칭 파워면 대역폭 20kHz. 리플 주파수까지 피드백이 잡으려 들면 발진한다 대역폭을 스위칭 주파수의 1/5로 낮춘 대가	확인 안 됨
VoltLog 2:45 → 7:01 →	냉각팬은 가변속이지만 조용하길 기대하면 안 된다. 이 제품을 고른 결정적 이유는 스펙이 아니라 '쓰기 쉬움'이었다.	후면 냉각팬 기준, 부하가 올라가면 회전수가 점점 올라간다 필요한 스펙은 이미 크게 초과했고, 평판·가격·5년 보증이 뒷받침된 상태에서의 판단	확인 안 됨

‘이해관계’는 그 채널이 이 주제의 물건을 팔거나 만들거나 인증하는지만 나타냅니다. 측정 실력이나 신뢰도 순위가 아닙니다 — 이해당사자인 채널이 더 정확하게 재는 경우도 있습니다. ‘무관’은 이해관계를 확인했지만 이 글의 품목과 겹치지 않는다는 뜻이고, ‘확인 안 됨’은 있는지 없는지를 아직 모른다는 뜻입니다. 판정 방법은 판정 기준과 방법에 있습니다.

죽은 파워는 어디부터 뜯어봐야 하나?

수리 절차를 다룬 채널의 순서는 명확했습니다. 가장 먼저 퓨즈입니다. 그다음 단계로 퓨즈 양단에 점퍼로 100W 백열등을 물려 전원을 넣는 방법이 나옵니다. 직렬로 연결한 100W 백열등이 아주 밝게 켜지면 회로에 심각한 결함이 있어 기동 전류를 과도하게 끌어쓰고 있다는 뜻입니다. 전구가 전류 제한 역할을 하면서, 고장난 회로에 전원을 그대로 물려 피해를 키우는 일을 막아줍니다.

AC 입력단 부품을 육안·수동으로 점검할 때는 우선순위가 있었습니다. 커패시터는 고장 나면 부풀기 때문에 겉이 멀쩡하면 정상으로 보고, 트랜스포머와 저항은 원래 잘 고장 나지 않는다는 것입니다. 다만 이 원칙에는 예외가 곧바로 따라붙습니다. 같은 영상에서 색띠는 680킬로옴인데 실측이 1.1옴으로 나온 저항이 발견됐고, 발표자는 고장이 이 부근에 있다고 판단했습니다. “잘 고장 나지 않는다”는 것은 확률이지 면제가 아닙니다.

안쪽으로 들어가면 정류기와 스위칭 트랜지스터가 나옵니다. 정류기를 떼어내 재측정한 뒤 정상으로 확인되면 문제는 DC 쪽에 있다는 뜻이 되고, 다음 대상은 스위칭 트랜지스터입니다. 이 사례에서는 고전압 스위칭 트랜지스터 2SC2625 두 개와 고속 정류기 D9202를 떼어냈더니 세 부품이 모두 완전 단락이었고, 전부 새것으로 교체해야 한다는 결론이 나왔습니다.

부품을 다른 규격으로 바꿔 끼워도 되나?

교체 단계에서 원래 부품과 다른 것을 쓴 사례가 두 번 나옵니다. 첫째는 기존 2SC2625 대신 13009를 쓴 것으로, 이유는 전류 처리 능력이 더 높기 때문이었습니다. 같은 작업에서 정류기에는 방열판도 추가했습니다. 둘 다 “더 여유 있는 쪽으로” 바꾼 변경이라는 공통점이 있습니다.

둘째는 퓨즈입니다. 8A 퓨즈가 없으면 4A 퓨즈 두 개를 병렬로 써서 대체한다는 방법이 최종 조립 단계에서 제시됐습니다. 다만 이것은 정격을 낮추는 방향이 아니라 맞추는 방향의 대체라는 점, 그리고 퓨즈는 회로가 아니라 사람과 집을 지키는 부품이라는 점은 짚어둘 필요가 있습니다. 카드에 담긴 발언은 방법의 소개까지이고, 그 방법이 모든 상황에서 안전하다는 판단까지는 담겨 있지 않습니다.

부하를 걸었을 때 무엇을 봐야 하나?

여기서부터는 죽은 파워가 아니라 살아 있는 파워의 이야기입니다. 스텝 부하 파형을 읽는 기준이 구체적으로 나왔습니다. 부하 스텝 후 전압이 되돌아올 때 튀어 오르거나 링잉이 생기면 과보정이고, 반대로 너무 느리게 올라와도 좋지 않으며, 그 중간을 원한다는 것입니다. 즉 파형 판독은 “빠를수록 좋다”가 아니라 양쪽 끝을 피하는 문제입니다.

더 실용적인 기준은 부하를 위아래로 흔들며 관찰하는 방법이었습니다. 부하를 올려도 그 흔들림이 더 커지지 않으면 아주 좋은 신호이고, 반대로 점점 증폭되면 나쁜 징후입니다. 이 기준의 장점은 절대 수치를 외울 필요가 없다는 데 있습니다. 리플이 몇 mV인지 기억하지 못해도, 부하를 바꿔가며 흔들림이 커지는지 아닌지는 화면에서 바로 보입니다.

같은 채널은 링잉과 발진을 분명히 구분했습니다. 링잉은 한 번 울리고 마는 것이지만 발진은 계속 커지며, 파워를 죽이거나 터뜨릴 수 있다는 설명입니다. 앞의 “증폭되면 나쁜 징후”와 같은 이야기를 다른 각도에서 말한 것으로 보입니다.

응답이 느린 것은 결함인가?

느린 응답을 곧바로 결함으로 읽으면 안 된다는 설명이 있었습니다. 근거는 설계 관례입니다. 스위칭 주파수의 1/5 정도로 제어 대역폭을 제한하는 것이 통상적인 관례이고, 100kHz 스위칭 파워라면 대역폭 20kHz가 됩니다. 리플 주파수까지 피드백이 잡으려 들면 발진하기 때문입니다. 대역폭을 낮춘 대가는 응답 지연이고, 그 대신 얻는 것이 안정성이라는 트레이드오프입니다.

실제 관찰도 이 설명과 맞물렸습니다. 8옴 저항을 손으로 접촉시켜 0에서 부하로 거는 수동 스텝 테스트에서는 회복이 느렸지만 최소한 발진하지는 않았고, 액티브 로드로 할 때보다 거동이 나빴습니다. 그리고 이 파워는 저부하 구간에서 반응이 조금 느리지만 150W급이라 원래 더 큰 부하를 전제로 만들어진 물건이라는 단서가 붙었습니다. 무부하~경부하 영역에 한정된 판단이라는 뜻입니다.

측정 환경에 대한 단서도 함께 나왔습니다. 화면에 보이는 노이즈는 스코프 프로브 연결 방식 같은 계측 환경 탓도 있어 전부 파워 탓은 아니라는 것이고, 그런 조건을 감안한 뒤 이 파워는 전반적으로 잘 거동하는 것으로 판단된다는 결론이 나왔습니다.

완성품 파워는 어떤 기준으로 평가됐나?

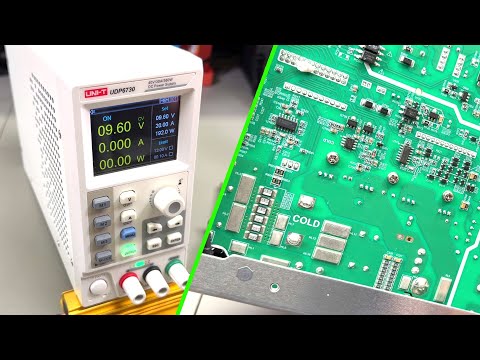

완성품을 분해하고 계측한 채널의 결론은 항목별로 갈렸습니다. 리플은 전자부하로 10·15·20·25·30A까지 걸어본 결과 부하에 따라 변하기는 했지만 끝까지 스펙인 12mV RMS 아래를 유지했고, 스위치모드 고출력 치고는 좋은 수준이라는 평가를 받았습니다. 전원 인가 시 오버슈트가 전혀 없다는 점도 중요하게 언급됐습니다. 반면 부하를 갑자기 뗄 때는 출력이 약 420mV 튀지만 5~10ms 만에 회복하며, 부하를 거는 방향은 반응이 훨씬 빠르다고 했습니다.

주의해서 읽어야 할 항목은 측정 정확도 쪽입니다. 정확도가 스펙을 여유롭게 통과한 것을 두고 이 채널은 놀랄 일이 아니라고 해석했습니다. 스펙 자체가 빡빡하지 않기 때문이라는 것입니다. 여기에 고출력 스위칭 방식이라 100mA 이하 저잡음 회로용으로는 부적합하다는 단서도 붙었습니다. 같은 “스펙 통과”라도 스펙이 무엇을 요구했는지에 따라 뜻이 달라집니다.

내부 설계에서는 PCB 동박 두께에 기대지 않고 고전류 점퍼 링크를 따로 박아 전류 용량을 확보한 점이 40A 통전에서의 온도·안정성을 위한 설계로 지목됐습니다. 반대로 내부에서 유일하게 바꾸고 싶은 것은 커패시터 브랜드뿐이라는 지적이 나왔는데, 저가 중국 브랜드 콘덴서였습니다. 다만 5년 보증이 있어 조기 고장을 걱정하지는 않는다는 단서가 함께 달렸습니다. 냉각팬은 가변속이지만 조용하길 기대하면 안 되고, 부하가 올라가면 회전수가 점점 올라간다는 언급도 있었습니다.

그리고 이 채널이 제품을 고른 결정적 이유는 스펙이 아니라 ‘쓰기 쉬움’이었습니다. 필요한 스펙은 이미 크게 초과했고, 평판·가격·5년 보증이 뒷받침된 상태에서 내려진 판단이었습니다.

이 결론들을 어디까지 믿어야 하나?

이 글에 모은 네 곳의 발언은 이해관계 면에서 같은 자리에 있지 않습니다. 수리 절차를 다룬 채널의 내용은 확인 결과 이 글이 다루는 완성품 파워 시험과는 품목이 겹치지 않습니다. 죽은 SMPS를 고치는 과정이라 부하 응답 품질에 대한 판단은 애초에 나오지 않습니다. 나머지 세 채널은 제조사·판매사와의 이해관계가 있는지 없는지를 아직 확인하지 못했습니다. 그래서 이 글은 각 채널의 발언을 “검증된 사실”이 아니라 “그 채널이 그 조건에서 내린 판단”으로 옮겼고, 조건을 매번 함께 적었습니다.

조건이 중요한 이유는 같은 파워에 대한 판단도 조건에 따라 갈렸기 때문입니다. 액티브 로드로 시험했을 때와 손으로 저항을 접촉시켰을 때 거동이 달랐고, 저부하 영역과 정격 부하 영역의 평가가 달랐습니다. 조건을 떼고 결론만 옮기면 “이 파워는 반응이 느리다”와 “이 파워는 잘 거동한다”가 서로 모순처럼 보이지만, 조건을 붙이면 둘 다 같은 관찰의 다른 구간일 뿐입니다.

정리 — 파워를 판단할 때 순서대로 할 일

1. 죽은 파워는 퓨즈부터 확인한다. 진단 순서의 출발점으로 제시된 원칙이며, 그다음이 입력단 부품, 정류기, 스위칭 트랜지스터 순입니다.
2. 전원을 다시 넣기 전에 전류를 제한한다. 퓨즈 자리에 100W 백열등을 직렬로 물리면, 전구가 아주 밝게 켜지는 것으로 심각한 결함과 과도한 기동 전류를 미리 알 수 있습니다.
3. 육안 점검은 커패시터부터, 단 실측을 생략하지 않는다. 커패시터는 부풀어서 티가 나지만, 색띠 680킬로옴이 실측 1.1옴으로 나온 저항 사례처럼 겉으로 멀쩡한 부품도 죽어 있을 수 있습니다.
4. 살아 있는 파워는 부하를 흔들면서 본다. 부하를 올려도 흔들림이 커지지 않으면 좋은 신호이고, 점점 증폭되면 나쁜 징후입니다. 절대 수치를 외울 필요가 없는 기준입니다.
5. 느림과 발진을 구분해서 판단한다. 대역폭을 스위칭 주파수의 1/5로 낮춘 설계에서 응답 지연은 예정된 대가지만, 링잉과 달리 계속 커지는 발진은 파워를 죽이거나 터뜨릴 수 있습니다.
6. 스펙 통과 여부보다 스펙이 무엇을 요구했는지를 본다. 정확도가 여유롭게 통과했더라도 스펙 자체가 빡빡하지 않았다면 통과의 의미는 줄어들고, 100mA 이하 저잡음 회로처럼 애초에 맞지 않는 용도도 있습니다.
